LTCC作為無源集成的主流技術，契合電子制造業小型化、集成化、高頻化的發展方向，在高頻通訊，特別是5G通信領域極具技術優勢。下面簡單介紹LTCC主要工藝流程以及所需要的材料和設備。

一、LTCC的主要工藝流程

LTCC技術工藝流程主要包括生瓷帶的制備、打孔前處理、打孔、填空、導體層印刷、疊層、等靜壓、切割、排膠燒結、焊接、檢測等過程：

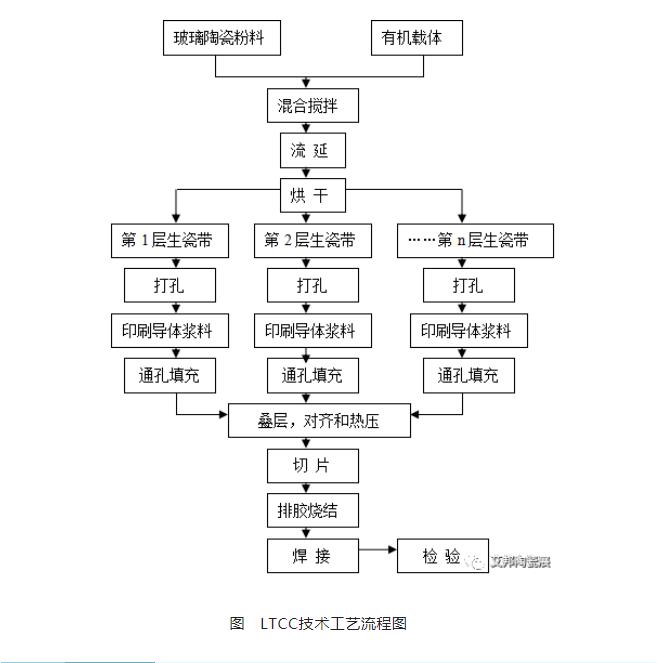

圖 LTCC技術工藝流程圖

1、漿料制備

材料通常采用陶瓷、玻璃粉和有機粘合劑按照一定比例配方混合，制成成份均勻、性能均一的漿料。需要球磨機、砂磨、攪拌機等。

2、流延

漿料通過脫泡、消泡等，再將漿料通過流延成型制成生瓷帶。對生瓷帶的要求是：致密、厚度均勻和具有一定的機械強度。該工藝需要流延機設備。

3、裁片

將卷帶生瓷帶按照一定的尺寸進行裁切，裁切的尺寸要比所需要的尺寸略大，以便滿足后面的加工。該工藝需要切片機設備。

4、沖孔

在生瓷片上以機械沖孔/激光沖孔的方式制作出用以進行電氣互聯的過孔、通孔。該工藝有兩種方法，機械式?jīng)_孔機和激光式打孔機。

孔徑大小、位置精度均將直接影響布線密度與基板質量。在生瓷片上打孔就是要求在生瓷片上形成（0.1～0.5）mm直徑的通孔。打孔過程中要求對孔周圍的影響要小。

5、填孔

將過孔填充劑填入過孔中，作為層與層之間電路連接的垂直通路，以制備多層陶瓷基板內部的過孔；

填充通孔的導體漿料與形成導電帶的導體漿料的組分不同，其粘度應加以控制，充分使其凝膠化，使通孔填充飽滿。該工藝需要填孔機。

6、印刷

使用絲網印刷方法，將導電漿料或介質材料印刷在生瓷片上，用以制作電氣互聯的導線及印制元器件（電阻、電容、壓敏電阻等）；

印刷工藝參數包括刮板速度、角度、壓力和柔韌性等，若印刷參數控制不當，則線條邊緣呈現鋸齒狀，對電路性能影響較大。該工藝需要印刷機。

7、疊片

將已印刷電路圖形的生瓷片按預先設計的層數和次序，依次放入緊密疊片模具中，模具上設計有與生瓷片對位孔一致的對位柱，保證對位精度。該工藝對精度要求高，一般高精度的疊片機使用進口設備。

8、等靜壓

為使疊層后的生瓷體在排膠燒結時不起泡分層，對生瓷體進行熱壓。采用等靜壓工藝，在一定的溫度和壓力下，使它們緊密粘接，形成一個完整的多層基板坯體。等靜壓可使層壓壓力均勻分布到生瓷體上，確?；鍩Y(jié)收縮一致。該工藝需要層壓機（均壓機）設備，部分產品對壓力及均勻性要求高。

9、切割

將較大面積的生瓷基板，按照各元件、模塊的切割邊界進行切割分離，便于進行燒結。切割機目前主要是在速度及精度上要求高，通常小尺寸產品切割難度較大。

10、排膠、燒結

將熱切下來的生瓷單體放置在燒結爐內的承燒板上，設定好產品燒結的溫度曲線后進行燒結。在保證溫度均勻的前提下，緩慢進行加熱升溫，以實現產品的排膠燒結，燒結溫度約850~900°C。

排膠燒結關系到瓷體中氣體多少、顆粒之間的結合程度以及基板的機械強度的高低。燒結工藝的關鍵是燒結曲線和爐膛溫度的一致性，它決定了燒結后基板的平整度和收縮率。升溫速率不宜過快，否則會導致燒結后基板的平整度差、收縮率減小，甚至?xí)l(fā)生翹曲。采用燒結爐，優化排膠升溫速率和保溫時間與生瓷帶的尺寸、層數和金屬化量的關系。

該兩段通常需要先排膠再燒結，共需要排膠爐和燒結爐。

11、釬焊

將表面清洗好的工件以搭接形式裝配在一起，把釬料放在接頭間隙附近或接頭間隙之間。加熱使釬料熔化，液態釬料與工件金屬相互擴散溶解，冷凝后即形成釬焊接頭。

12、測試

對燒結好的低溫共燒陶瓷多層基板進行檢測，以驗證多層布線的連接性。主要使用探針測試儀、激光調阻設備、分選設備等。

二、LTCC主要材料和耗材

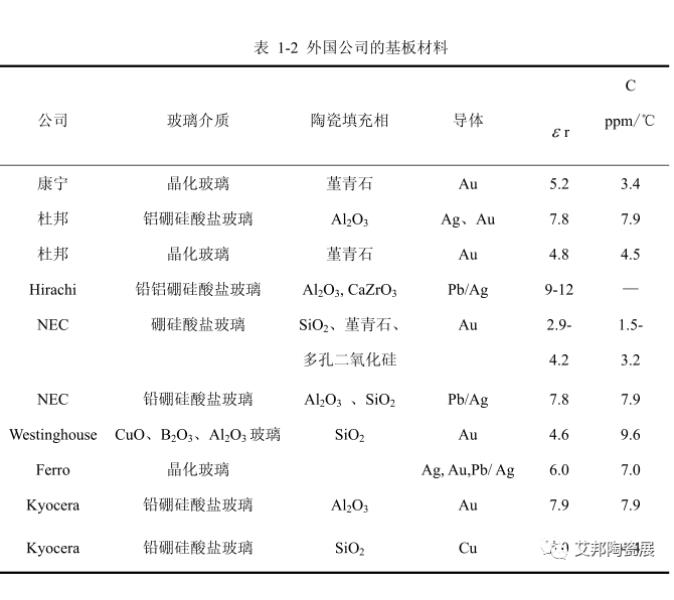

原材料：介質陶瓷粉、氧化鋁、玻璃粉、粘合劑、溶劑、生瓷帶、銀粉、銀漿、陶瓷和導電漿料用分散劑、黏合劑、增塑劑、絮凝劑、礦化劑、消泡劑、潤滑劑等。

耗材：焊料焊片、探針、載帶包裝、PET、承燒板、承燒網、發泡膠、研磨耗材、耐火材料、精密網版等。

以上就是諾一精密陶瓷關于“LTCC低溫共燒陶瓷生工藝流程及原料和設備一覽”的分享，部分內容來自網絡，旨在分享，僅供參考。
